工业通风机的报价选型及软件编制

一、前言

    长久以来，关于通风机的正确选型，往往是困扰广大客户，甚至于风机行业技术和营销人员的一大问题，因为选用风机往往要经过大量的风机性能计算，虽然不是很复杂，但往往浪费了大量的时间，还得不到一个满意的结果。随着公司业务发展及市场需求的不断变化，必须拥有对客户的要求做出快速反应的机制。为此建立一套完整的选型报价程序为当务之急，本软件包括气动选型，结构设计，经济估算三个内容，此软件即可用于报价，又可做为风机CAD辅助设计的实用软件，本软件的应用提高了销售的成功率和风机非标设计效率，产生了一定的经济效益。风机气动性能选型及软件编制中为用户提供的性能根据GB1236进行压缩性修正后作为原始数据输入，被选用的机型可使用范围以最高全压效率之90%为界输入数据库，并显示最高效率点作为初始效率优化的依据。

二、原理及软件编制

    本软件通风机的选型主要根据比转速系数。为此，特地制作了公司的通风机选型图谱，汇集风机的无因次性能曲线，比转速系数，比直径系数，并做详细的说明如下：

A、无因次系数

  （1）流量系数    ψ=Qt/(π*D2^2*U2*3600)

  （2）全压系数    ψ=Pt/1.2/U2^2

  （3）比转数系数   Ns=n*0.092361*Qt^0.5/Pt^0.75

  （4）比直径系数   Ds=33.9*Pt^0.25/Qt^0.5*D2

  （5）叶轮圆周速度 U2=π*D2*n/60

式中Qt流量(m3/h),    Pt全压(Pa),    n转速(r/min),    D2叶轮直径(m),

U2叶轮圆周速度(m/s)

B、曲线的绘制和使用

  （1）坐标：分别以流量系数和压力系数为纵横坐标，其范围分别为0---0.9和0----1.0

    图谱上画出本公司生产的各种型号风机的无因次系数，根据用户给定的流量，全压和加上转速要求，即可选择合适的机型及叶轮直径。

C、计算步骤

已知流量Qt(m3/h)，压力Pt(Pa)，转速n(r/min)，求合适的风机型号，叶轮直径

  （1）计算风机的比转速Ns

Ns=0.092361*Qt^0.5/Pt^0.75*n

  =Cn*n

Cn=0.092361*Qt^0.5/Pt^0.75

  （2）计算比直径数Ds

Ds=33.9*Pt^0.25/Qt^0.5*D2=Cd*D2

Cd=33.9*Pt^0.25/Qt^0.5

  （3）选择各种转速得Ns，并从曲线中找出相应的Ns线，沿此线即可得知可采用的机型，选择合适的机型后即可查出相应的Ds，则叶轮直径得：

D2=Ds/Cd

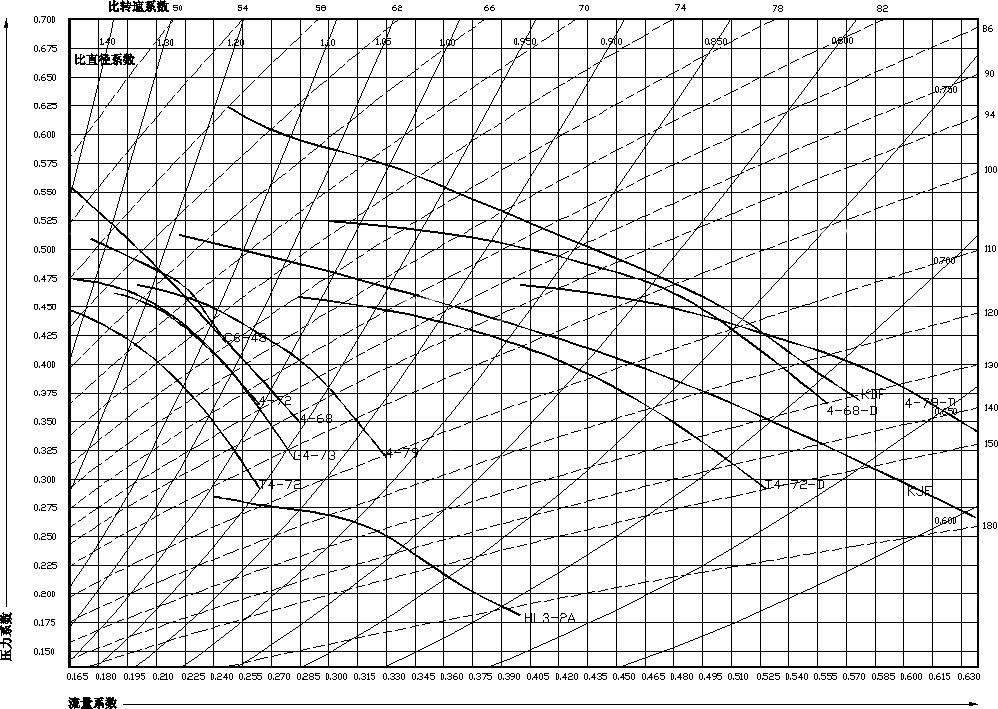

附图一：通风机的无因次性能曲线图

三、实例计算

已知Qt=44572m3/h,Pt=599Pa

Ns=0.092361*44572^0.5/599^0.75*n

  =0.1610*n

Ds=D2*33.91*599^0.25/44572^0.5

  =0.7946*D2

若选择转速n=660r/min,则得Ns=106.3,则沿Ns=106.3的曲线可见KDF,T4-72-D,T4-72,4-79,4-79-D等几种型号，考虑到我厂风机系列标准的转速，直径系列，若选用T4-72型，则叶轮直径1.2M即可。

以上是风机曲线型谱的选型过程（手工计算）。

需要注意的是，不同转速下的Ns计算将耗费大量的人力，因此，上述过程已被编制成通风机选型计算机处理程序，在全公司范围内广范使用，对于技术部门的非标设计起了很好的引导作用，更成功的应用于风机的优化选型中，得到了良好的效果。计算机的处理过程见流程图。

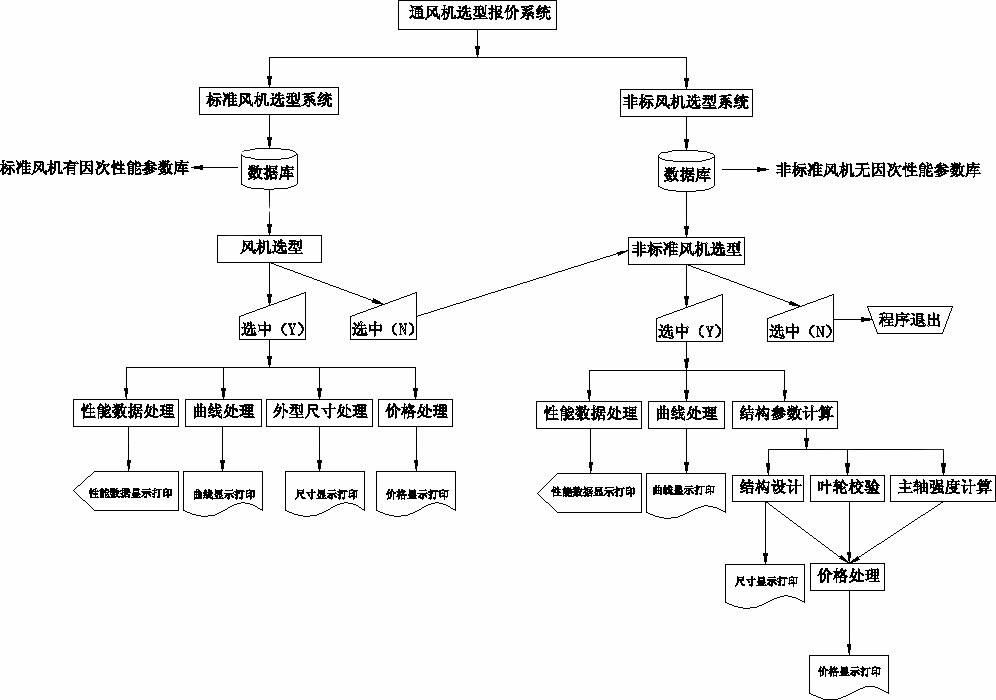

附图二：通风机选型报价系统流程图

四、结束语

    对于风机的选型报价计算机处理，本公司也是刚刚起步，目前已经完成了标准风机和非标风机的选型，性能处理，曲线显示等，本系统的发展和完善，还有很长的一段路要走，权当此文起一个抛砖引玉的作用，以谋求风机行业的共同发展。风机的选型报价计算机处理，是企业发展的必然趋势，如何利用计算机快速、高效的特点而加以在风机设计中的广泛应用，将是企业发展的一个永恒话题，但在它的研究上，我国还较为落后，尤其在风机的计算机设计上。本人也将致力于风机的计算机应用工程，努力探索出一条符合企业的计算机应用道路，为企业的发展做出贡献。在系统编制过程中，得到了上海通用机械研究所的金绳炎高级工程师的大力帮助，在此致以深深的敬意及感谢。

五、参考文献

1.通风机气动略图和特性曲线，机械工业风机科科技情报网

2.风机专业标准汇编，全国风机标准化技术委员会

3.通风机,B.埃克著，沈阳鼓风机研究所译，机械工业出版社
